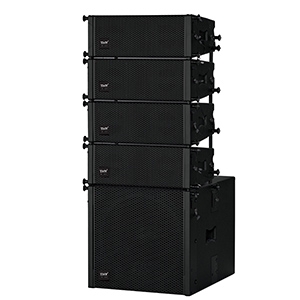

线阵-Q204+Q204A

Q204内置2分频3单元双4英寸全频线阵列扬声器系统

净重：6.1KG

总重：14.5 KG（2只装）

产品尺寸（MM）：370W×226D×139H

包装尺寸（MM）：390W×460D×310H（2只装）

会议室音箱不错选择，所有部件均按IP46国际防尘、防水等级标准进行设计，并在箱体结构上特别设计了导流、防喷溅装置。设备组装时采用特殊的生产密闭工艺，从而在保障该设备达到IP46等级以上的防尘、防水安全特征的同时还能正常发挥高质量还音的功能特性。

l 箱体高频设计采用1个1.36寸大功率压缩驱动器，号角根据波面传导技术采用长锥形小荷叶设计，垂直排列的指向性保证每只声音的一致且远距离的投射距离； 2个4寸中低音单元加装特殊相位塞以减少声干涉并让声音的能量以压缩式达到远距离传输。

扬声器的可调整角度为0-10°，该扬声器体积小、声压大、重量轻，只需要1或2名工程人员即可轻松组建系统。组装完成后经过长达96小时不间断粉红噪音信号老化检测，未见异常，性能稳定，音质良好。

特性&优势：

l 号角采用箱体内装模式并配置1个1.36寸大功率压缩驱动器， 2个4寸中低音单元加装特殊相位塞以减少声干涉并让声音的能量以压缩式达到远距离传输。

l 专用吊挂件方便组装

l 提供80°的声场覆盖

l 专注人声饱满以及清晰度的音箱

l 广泛应用于会议室、多功能厅、教堂、学校等扩声场所。

规格&参数：

基本特性

音箱类型 两分频线阵列音箱

驱动器 HF： 1.36″×1  高频驱动单元

LF：  4″×2   低频驱动单元

分频点 内置两分频 3KHZ

连接 输入 1×NL4

输出 1×NL4

连接方式：±1…MHF

箱体 类型 楔形箱体

材质 进口优质层夹板

表面处理 箱体 黑色聚亚胺脂喷涂

面网 黑色多孔喷粉钢网和透声的音箱网布

音箱功率 额定功率RMS  120W

连续功率 240W

Z大功率 480W

指向性 水平： 80°×10°

可变，取决于阵列的长度和配置

灵敏度（1W/1M）  95db SPL

Z大声压级： 118db SPL

额定阻抗（单只） 16Ω

安装运输

安装 吊挂部件 专用吊架配1/2寸卸扣

吊点设置 专用四点吊挂

角度 0、2、4、6、8、10°可调

搬运 /

附件 标配件 6×Φ8不锈钢质高强度插销

选配件 航空箱，吊架，脚轮支架，4寸聚氨脂脚轮

电声指标

频率响应 120Hz-18KHz（±3db）

100Hz-20KHz（-10db）

Q204A单12英寸低频有源线性阵列扬声器系统

净重：24.5KG

总重：28 KG

产品尺寸（MM）：370W×450D×350H

包装尺寸（MM）：460W×540D×450H （纸箱一只装）

Q204A系列产品是利用Z新扬声器电脑设计模似技术结合Z新扬声器应用材料、加工技术而开发制造的一系列扬声器系统产品。扬声器单元均采用Z优化的高磁能、低失真、良好通风冷却的磁路系统，低音单元采用带特殊阻尼涂胶布边的非线性厚度长纤维纸盆和大功率三明治音圈，加上我公司Z新的可调延时对称保护电路，在保证音质的同时，大大提高了产品的可靠性。

组装完成的Q204及Q204A在接通电平信号后，经过96小时不间断粉红噪音信号老化检测，未见异常，性能稳定，音质良好。

配置一进两出DSP功放，该DSP模块完全是从国外进口，96KHz采样频率，32-bit DSP处理器，24-bit A/D及D/A转换，提供RS485接口可连接电脑，通过RS485接口Z多连接64台机器同时调试和超过1500米的距离外用电脑来控制。高效的开关式电源，带自动电压感应，CLASS D类功放模块，全带宽PVM调制器，实现超低失真，直流、软启动、热保护、短路保护、峰值压限，真正解决了有源音箱因散热而产生的各种问题。DSP模块输入含31段参量均衡，可调带宽，输入有静音、噪声门、增益、相位、延时、旁通；输出含10段均衡，可调带宽，输出有静音、高低通、增益、相位、延时、旁通、压缩器；分频滤波器斜率6dB/Oct~-48dB/Oct，种类包括巴特沃斯、贝塞尔和林奎茨•瑞利；以上功能为有源线阵灵活应用于各大场所，出厂前配置好DSP参数。

配套线阵次低线性阵列，单12寸100芯低音设计，更好的弥补了次低频段的频响，为4寸全频线阵提供人声的宽度与厚度。

特性&优势：

l 单十二寸220磁100芯500W大功率低音设计，配合两通道DSP有源功放板的使用，简单快捷方便进行系统扩声。

l 一进两出DSP功放板，800+800W/8欧 功率输出，箱体设计功放盒子

l 简单快捷的专用挂件

l 简单的调试界面，相位、限幅、延时、EQ多功能的应用。

l 配合smarrt v7软件调试获得良好的频响和相位特性

l 广泛应用于多功能厅、教学、语言扩声等。

规格&参数：

基本特性

音箱类型 线性阵列低频音箱

驱动器 LF：1 x 12″高效能钕铁硼低音驱动单元

分频点 130HZ-150HZ   外置分频网络

连接 输入 2×XLR  公头

输出 2×XLR  母头

连接方式：XLR  国标

箱体 类型 楔形箱体

材质 进口优质层夹板

表面处理 箱体 黑色聚亚胺脂喷涂

面网 黑色多孔喷粉钢网和透声的音箱网布

音箱功率 额定功率RMS     500W

连续功率 1000W

Z大功率 2000W

指向性 ----

灵敏度（1W/1M）  96db SPL

Z大声压级： 120db SPL

额定阻抗（单只） 8Ω

安装运输

安装 吊挂部件 专用吊架配1/2寸卸扣

吊点设置 专用四点吊挂

搬运 2×木把手

附件 标配件 2×Φ8不锈钢质高强度插销

选配件 支撑杆，吊架，脚轮支架，4寸聚氨脂脚轮

电声指标

频率响应 42Hz-1000Hz (±3db)

38HZ-800HZ(-10db)
